Kuvaus

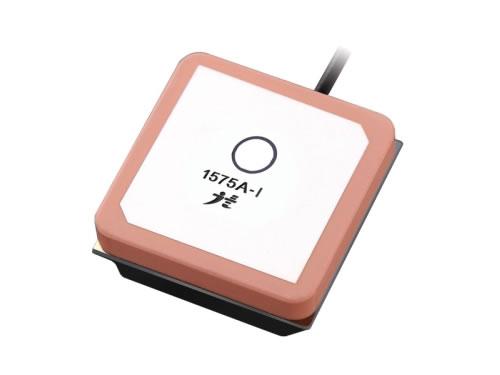

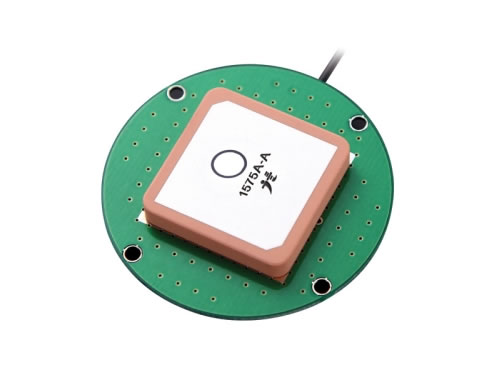

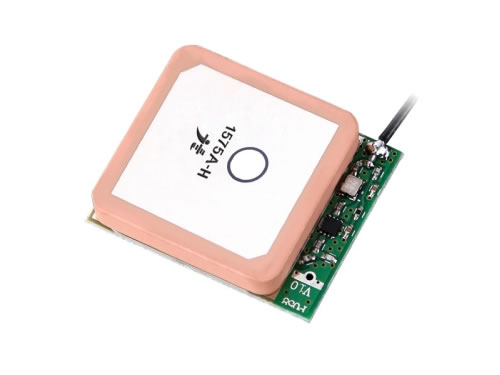

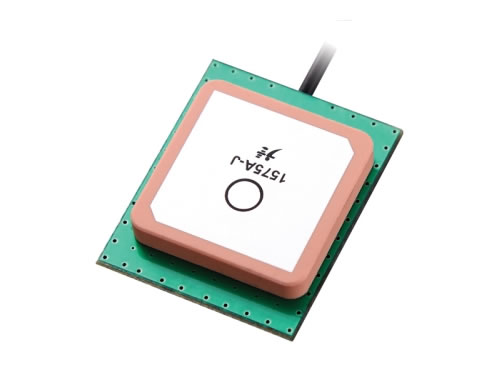

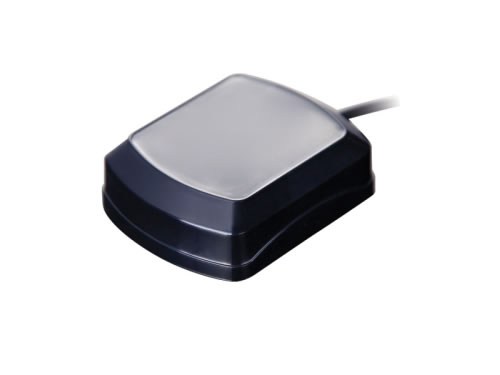

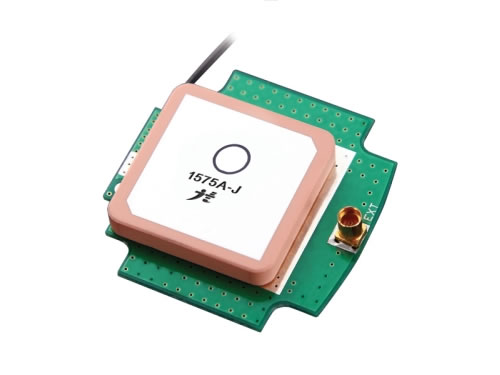

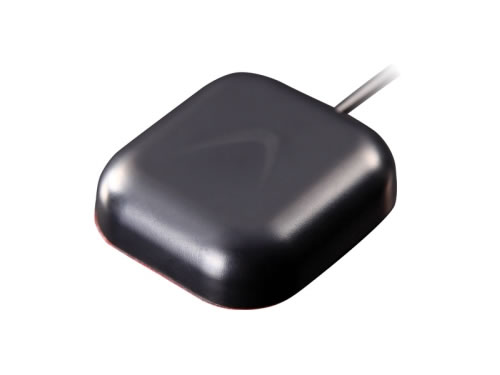

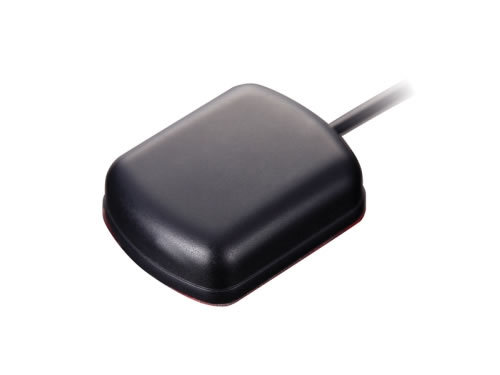

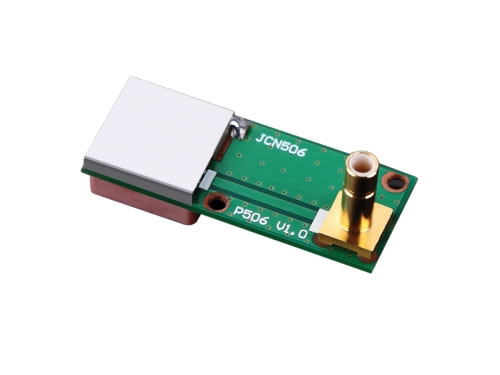

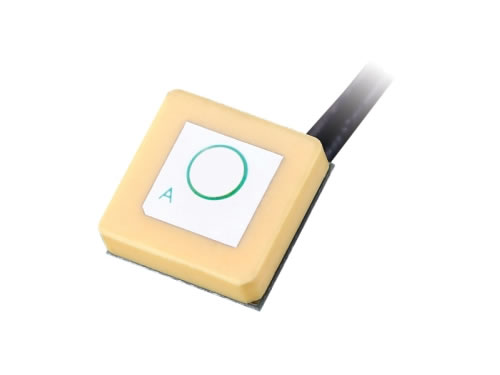

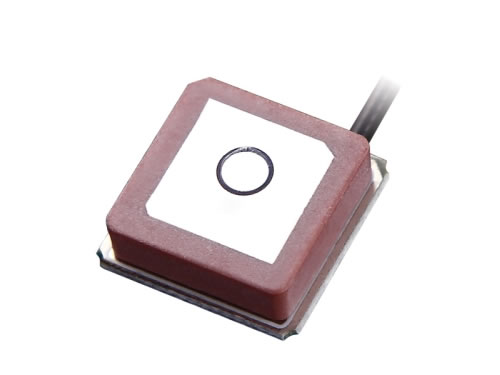

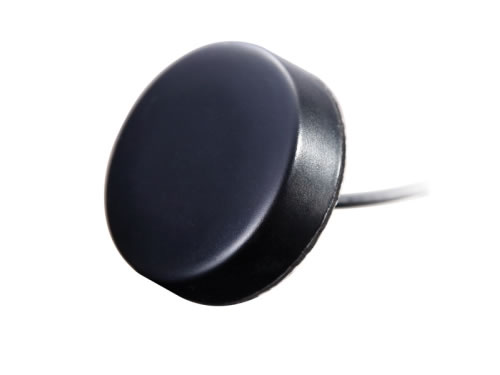

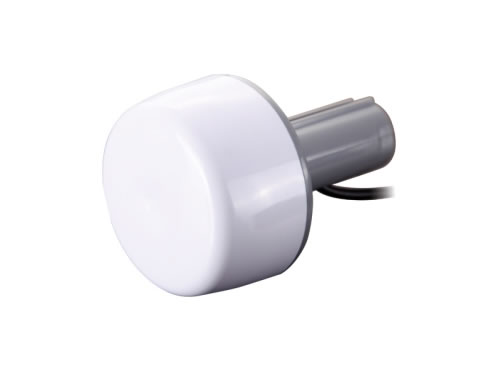

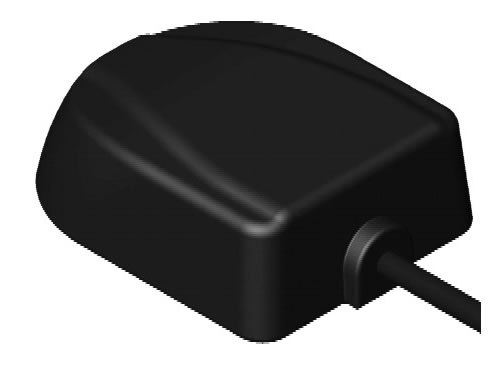

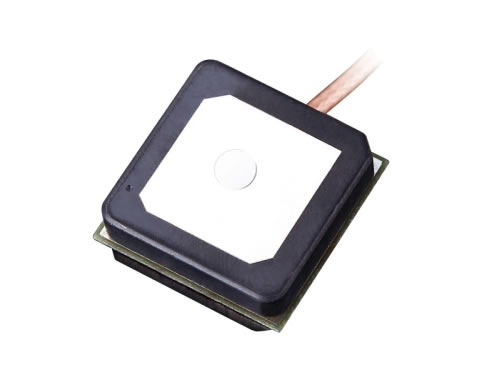

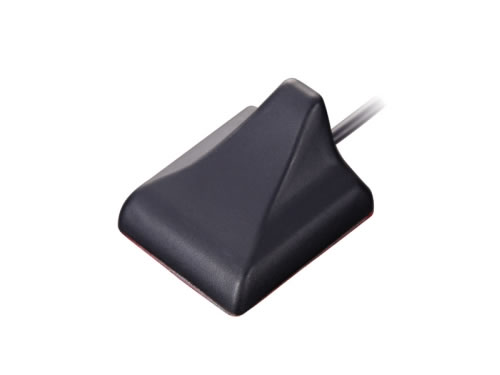

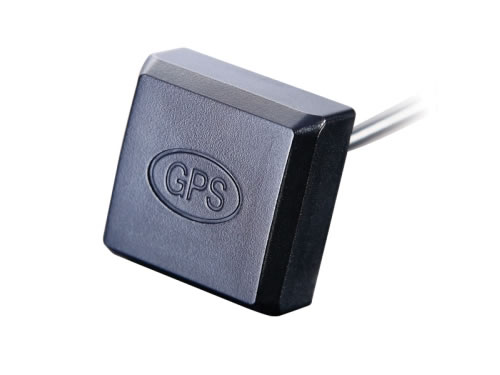

Aktiivinen antennit käytetään laajasti laitteita navigoinnin ja paikannuksen toimintoja, esimerkiksi ajoneuvot ja puhelimia. Antennit ovat pääasiassa sovelletaan vastaanottamaan ja lähettämään signaaleja. On olemassa kahdenlaisia aktiivisia GPS-antennit: sisäinen ja ulkoinen. Sisäisiä aktiivinen antenni koostuu keraaminen patch-antenni, LNA, kaapeli ja liitin. Asuminen lisätään ulkoinen antenni perusteella sisäisen antenna.
Aktiivinen antenni on kanssa vahvistinpiiri sisällä antenni. Se vastaanottaa heikkoja signaaleja passiivinen antenni, suurentaa signaalit vahvistamalla piiri ja lähettää ne isäntä. Isäntä analysoi nämä signaalit ja toimeenpanee navigoinnin ja paikannuksen.
Edut
1. Meillä on 28 vuoden kokemus ja ammatillinen R&D tiimi aktiivinen antenni kehittämiseen, joka vakuuttaa tuotteemme ovat kärjessä antenni industry.
2. Aktiivinen GPS-antennit on hyvä aksiaalinen suhde, seisova aalto, suuri voitto, alhainen tappio, ja niin on.
3. Kehittynyt teknologia hyväksytään vakuuttaa antennit "suuri voitto, alhainen tappio ja hyvä signaali vastaanotetaan kyky.
4. Viiden koejaksot tuotantolinja ja UKK näytteenoton tutkimuksen, ensikierron tuotto meidän antennien on 99% .
5. Sekä sisäisten ja ulkoisten aktiivinen antennit ovat vesi ja ruostu.
Parametrit
| Erä | Tekniset tiedot |
| Antenni | Keskitaajuus | 1575,42 ± 1 (MHz) |
| Band Leveys | CF-± 5 (MHz) |
| Polarisaatio | RHCP |
| Saada | 5 dBic (Zenith) |
| V.S.W.R | & Lt; 1.5 |
| Impedanssi | 50 Ω |
| Aksiaalinen Ratio | 3 dB (Max) |
| Ulottuvuus | 25 x 25 x 4 (mm) |
| LNA | Saada | 28 ± 2 (dB) |
| Noise Kuva | & Lt; 1.5 dB |
| Suodatin väliinkytkemisvaimennus | & Lt; 3 dB: |
| Ex-bändi vaimennus | 12 dB CF + 50 MHz / 16 dB CF - 50 MHz |
| Syöttöjännite | 2.2 V 5 V DC |
| Virrankulutus | 5 mA ja 15 mA |
| Kaapeli | RG174 |
| Liitin | SMA / MCX / FAKRA tai muita |
| kotelo | ABS |
Ero Aktiiviantenni ja passiivinen antenni
Suurin ero aktiivinen antenni ja passiivinen antenni on, että aktiivinen antenni on vahvistin ja tukeva voima. Lisätty vahvistin, aktiivinen antenni n voitto on korkea, joten useimmat aktiivinen antennit ovat hieman pienempi kuin passiivinen antenneja.
Kohteliaisuudet

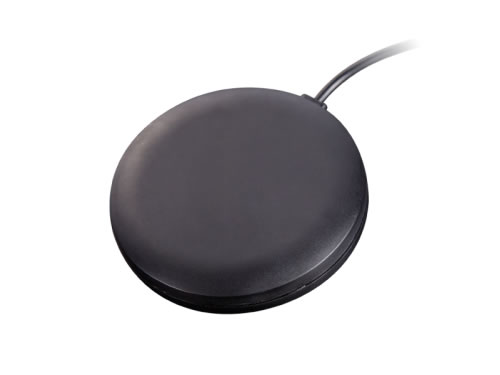

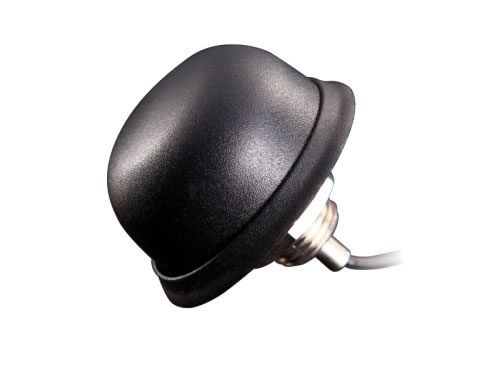

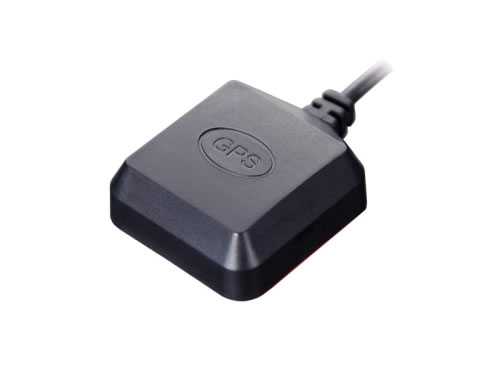

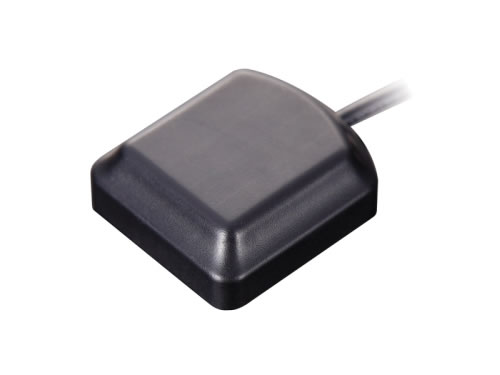

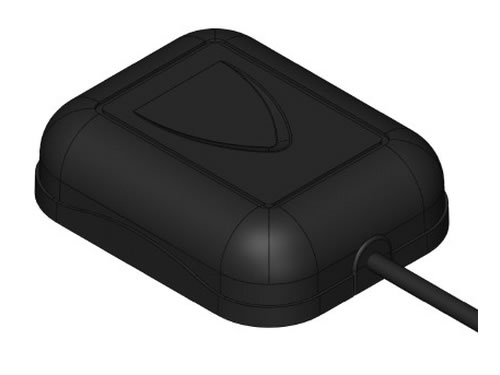

1. Classified asentamalla menetelmillä, ulkoinen aktiivinen antennit on kolmenlaisia: magneetti houkutella antenni, liittämällä antenni ja ruuvaamalla antenni.
2. aktiivinen GPS-antenni ei kuulu metallilevy signaalin vastaanottavan direction.
3. Koska sisäinen aktiivinen antenni on herkkä, on parempi, että asiakas lähettää meille laitteiden ja sitten me sopeutamme ja testata antennin kanssa laitteisiin. Erikokoisia Tämän tyyppisiä on saatavilla.
