Kuvaus

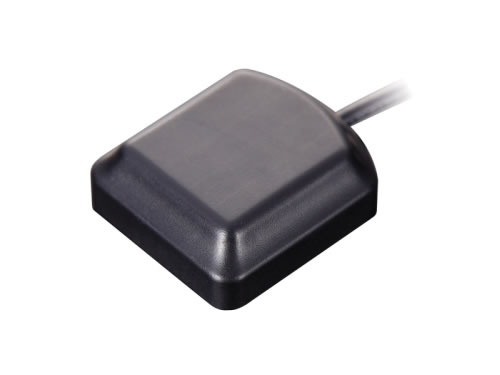

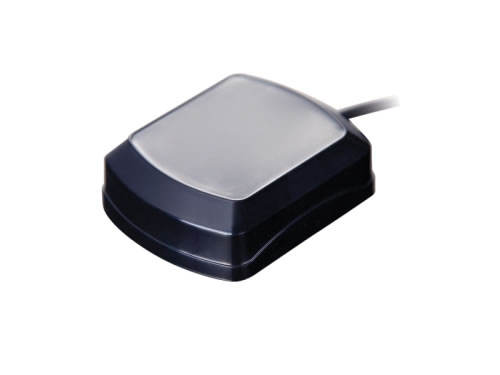

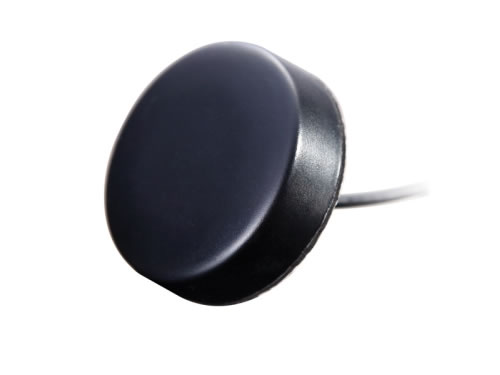

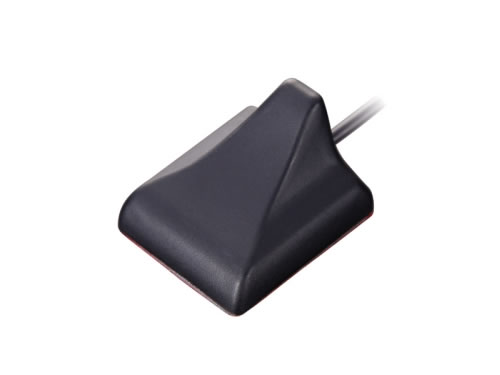

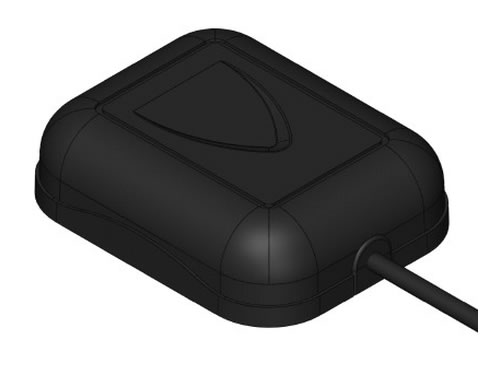

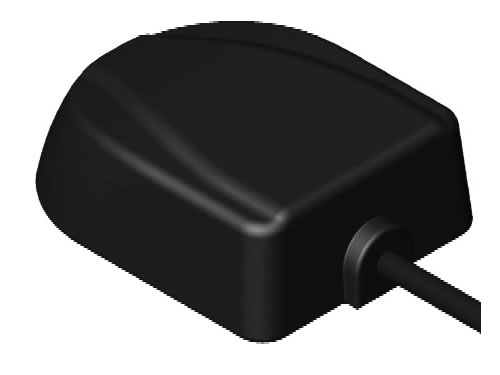

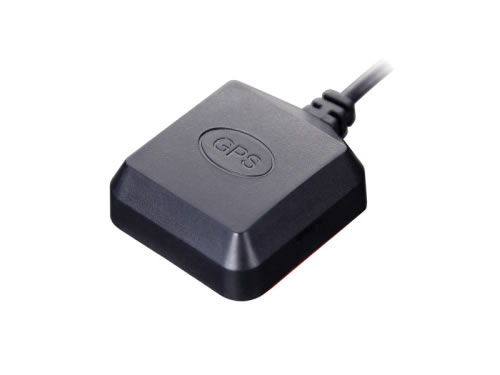

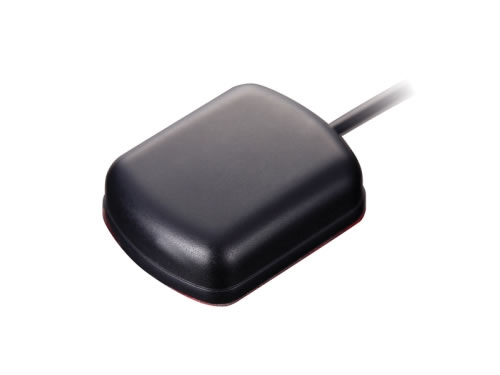

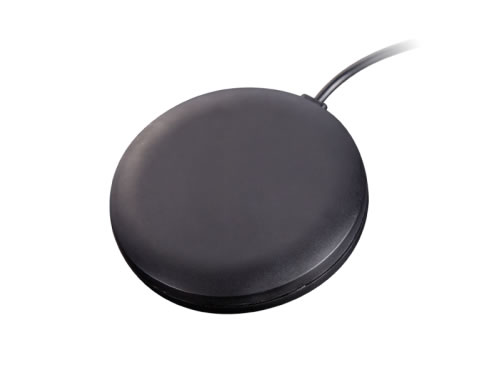

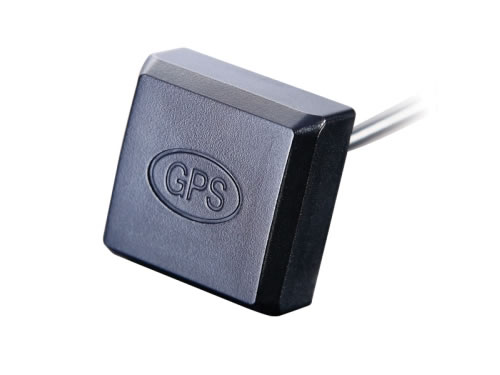

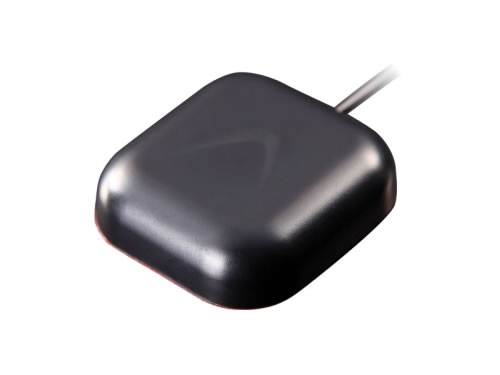

GPS-antennit käytetään pääasiassa vastaanottamaan ja lähettämään GPS-signaaleja. Ne ovat laajasti käytetty navigointi ja paikannus laitteet, ajoneuvot ja puhelimia. Voimme tarjota erilaisia antenneja ja liitteitä, kuten aktiivinen antennit, passiivinen antennit, kaapelit, liittimet, ja niin on.

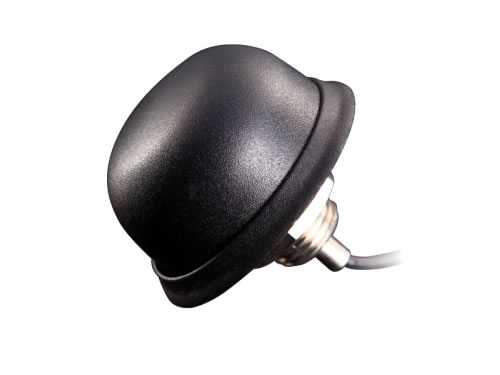

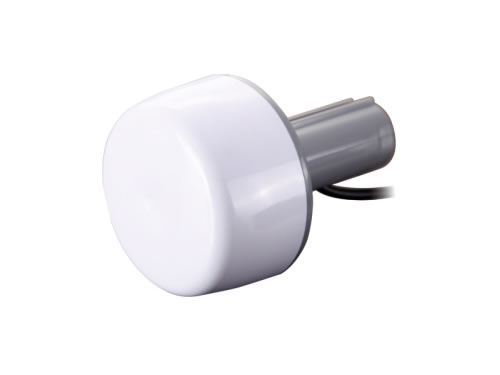

Jinchang on kehittänyt erilaisia GPS-antennit. Eri LNA ratkaisuja ja kotelot tarjotaan vastaamaan asiakkaiden vaatimukset antennin ulkonäkö ja asennus. On kolme asennus menetelmiä: adsorboiva magneetilla, liittämällä liimalla ja kiinnitys ruuvilla. Magneetti asennus on yksinkertainen ja kätevä, koska se voidaan adsorboida suoraan, kun on metallilevy. Kiinnitystarrat on laaja käyttöalue. Saat ruuviasennus, voimme tarjota kolme ruuvi mallia: M10, M12 ja M20.

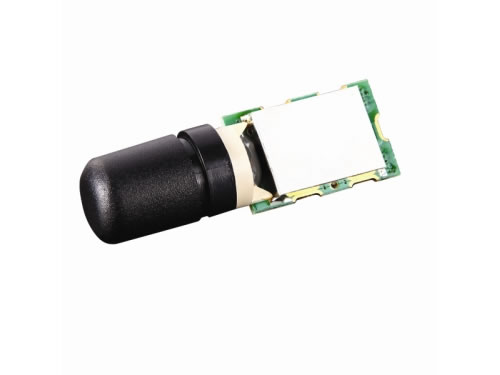

Koko joukko GPS-antenni sisältää keraaminen patch, LNA (hiljainen vahvistin), kaapeli, liitin ja kotelo (kattavat). GPS laastari on keskeinen osa antenni. Laastari koot voimme tarjota ovat 10 mm x 10 mm, 12 mm x 12 mm, 15 mm x 15 mm, 18 mm x 1 8 mm, 25 mm x 25 mm, 35 mm x 35 mm, jne.
Edut
1. Jokainen tuote on käynyt läpi viisi kerroksen testejä ja UKK näytteenotto tutkinta. Ensikierron saanto on 99% .
2. Meidän GPS-antennit on suuri voitto, alhainen tappio ja vahva kyky vastaanottaa signals.
3. Suojaus luokka on IP67 (kotelointiluokka 67), mikä tarkoittaa meidän antennit ovat vesi proof.
4. antenni on kanssa korroosionkestävyys. Se on läpäissyt 48 tunnin suola spray-testi.
Luokitus
1. Passiivinen antenni ja aktiivinen antenna
2. Esisuodatin antenni ja post-suodatin antenna
3. Ensinnäkin vahvistus antenni, toinen vahvistus antennin ja kolmas vahvistus antenna
4. Korkea vesi todiste tutkinto antenni (IP68), yleinen vesitiivis tutkinnon antenni (IP67) ja ei vesitiivis antenni
| Erä | Tekniset tiedot |
| Antenni | Keskitaajuus | 1575,42 ± 1 (MHz) |
| Band Leveys | CF ± 5 MHz |
| Polarisaatio | RHCP |
| Saada | 5 dBic (Zenith) |
| V.S.W.R | & Lt; 1.5 |
| Impedanssi | 50 Ω |
| Aksiaalinen Ratio | 3 dB (Max) |
| Ulottuvuus | 25 x 25 x 4 (mm) |
| LNA | Saada | 28 ± 2 dB |
| Noise Kuva | & Lt; 1.5 |
| Suodatin väliinkytkemisvaimennus | & Lt; 3 dB: |
| Ex-bändi vaimennus | 12 dB CF + 50 MHz / 16 dB CF - 50MHz |
| Syöttöjännite | 2.2 V 5 V DC |
| Virrankulutus | 5 mA ja 15 mA |
| V.S.W.R | & Lt; 2.0 |
| Mekaaninen | Kaapeli | RG174 |
| Liitin | SMA / MCX / FAKRA tai muita |
| Radome Materiaali | ABS |
| Asennus Menetelmä | Magnet / Liima |
| Ympäristö- | Käyttölämpötila | Alle 40 ℃ 85 ℃ |
| Suhteellinen kosteus | Jopa 95% |
| Suojausluokka | IP67 |
| Värähtely | 10 Hz 55 Hz 1,5 mm Amplitudi 2 tuntia |
| Ympäristöystävällinen | RoHS -yhteensopiva |
Kohteliaisuudet
1. Sinun tulisi valita oikea asennus menetelmä mukaan teidän asentamista paikkoihin.
2. Mukaan asiakkaiden vaatimukset, voimme tarjota GPS-antennit eri ominaisuuksia, kuten veden todiste, suola spray ennaltaehkäisy, UV-säteilyn kestävyys, ja niin edelleen.
3. antenni ei voida kattaa metallilevy suuntaan vastaanottamiseksi signals.
4. Jos on mitään laatuongelmia meidän GPS-antenni, voit saada korvaavaa tuotetta tai hyvitystä vuoden kuluessa ja elinikäisen huolto ostohetken jälkeen.
